HUBER Trommelsieb LIQUID Zuverlässige Abwasser-Feinstsiebung mit höchster Abscheideleistung

Funktion

Optimaler Rückhalt von Fasern und Haaren
Betriebssicherheit für Membranbelebungsanlagen
Sehr hohe CSB / BSB₅ Reduktionsraten

Sowohl in der kommunalen als auch in der industriellen Abwasserreinigung ist eine mechanische Vorreinigung mit Abtrennung der Grobstoffe sowie einer Entnahme der Schwimm-, Sink-, und Schwebstoffe notwendig.

Je nach Abwasserreinigungsverfahren sind dabei unterschiedliche Anforderungen an die Abscheideleistung der mechanischen Vorreinigung zu stellen. Speziell Anlagen, welche nach dem Membranbelebungsverfahren arbeiten, stellen dabei höchste Anforderungen an die Abtrennung aller Störstoffe.

Für eine wirtschaftliche Lösung muss die gewählte Maschinentechnik nicht nur die geforderte Abscheideleistung einhalten, sondern sich auch durch einen möglichst hohen Durchsatz bei gleichzeitig höchster Betriebssicherheit auszeichnen.

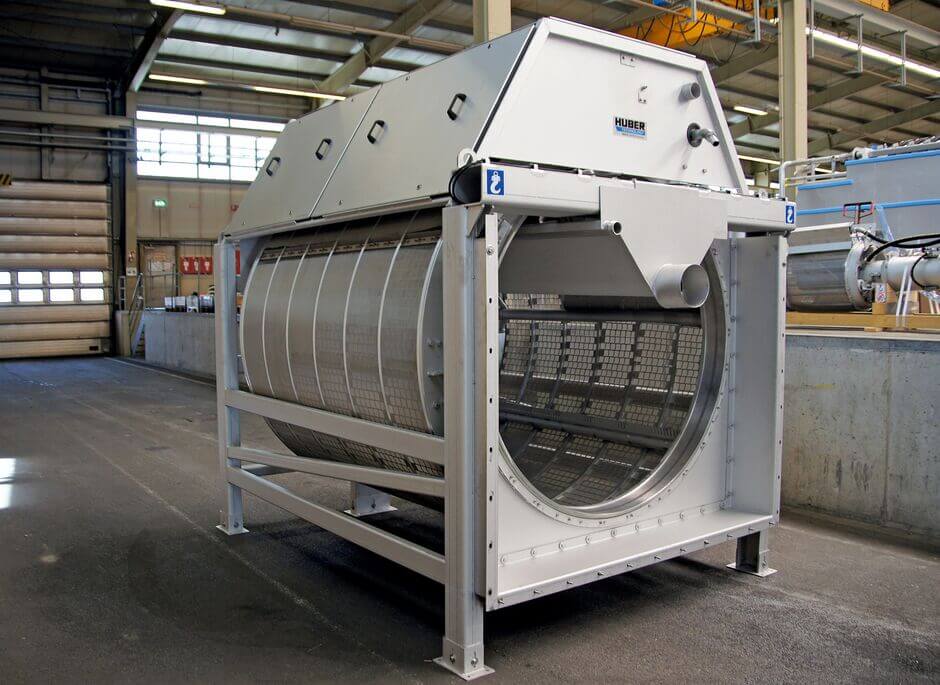

HUBER Trommelsieb LIQUID Mesh mit Maschengewebe aus Edelstahl für höchste Verfügbarkeit

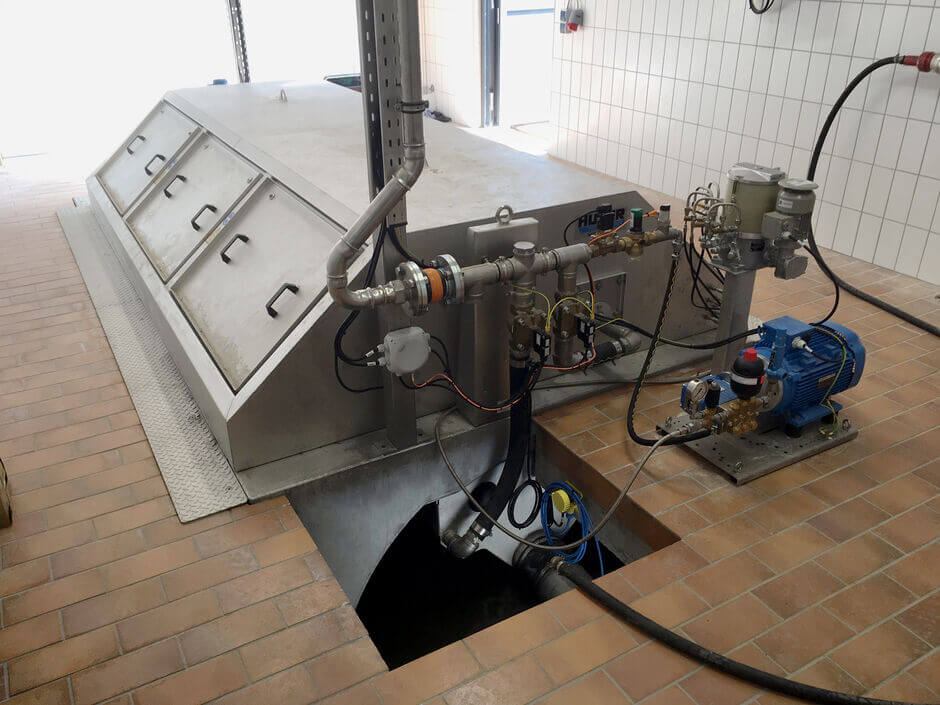

HUBER Trommelsieb LIQUID Mesh als wirtschaftliche Alternative zu einer Vorklärung. Für beste AFS und CSB Abscheideleistungen.

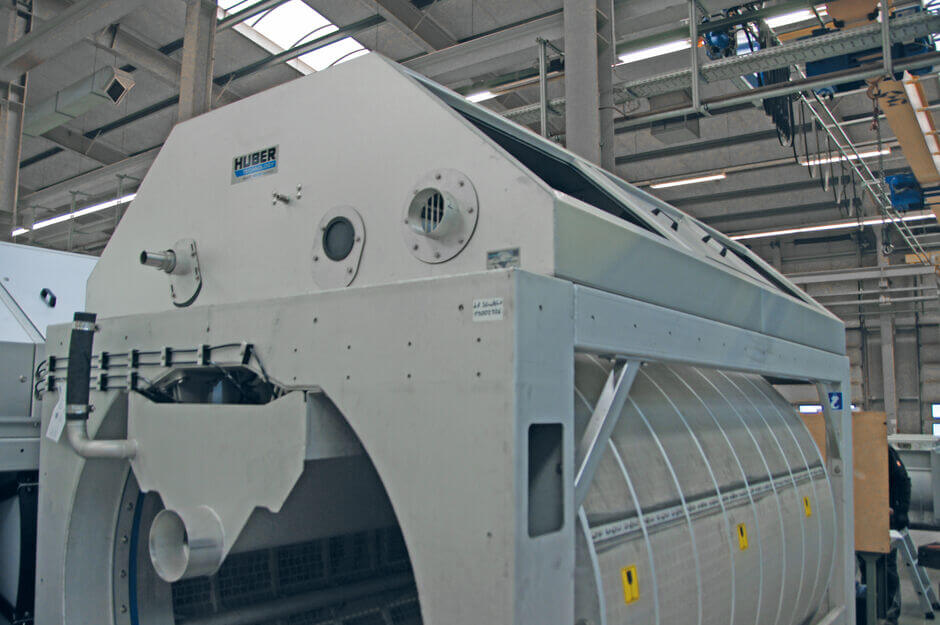

Polyurethanabdichtung im Zulauf des HUBER Trommelsiebes für konstante, sehr hohe Abscheideleistungen

$HUBER Trommelsieb LIQUID Mesh für sehr hohe AFS / CSB Abscheideleistungen zur Entfrachtung der Biologie bei gleichzeitig geringen Druckverlusten$

HUBER Trommelsieb LIQUID Mesh für sehr hohe AFS / CSB Abscheideleistungen zur Entfrachtung der Biologie bei gleichzeitig geringen Druckverlusten

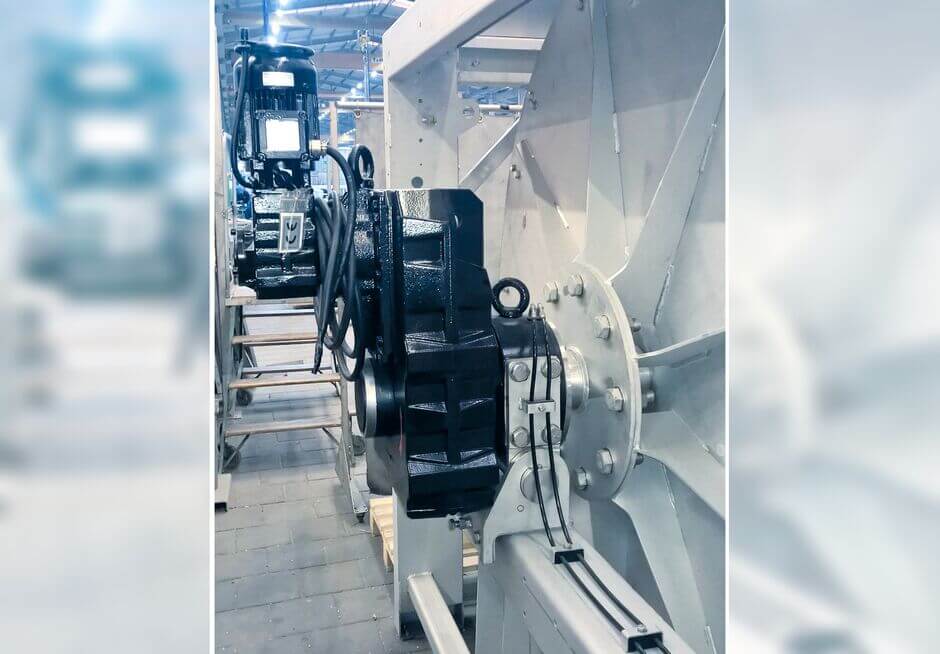

Direktantrieb mit einzigartiger, selbstjustierender Lagerungseinheit für maximale Verfügbarkeit

Von der HUBER Siebtrommel LIQUID Mesh abgeschiedenes Siebgut: Die biologische Stufe ist dadurch entlastet und im Faulbehälter kann damit mehr Gas produziert werden

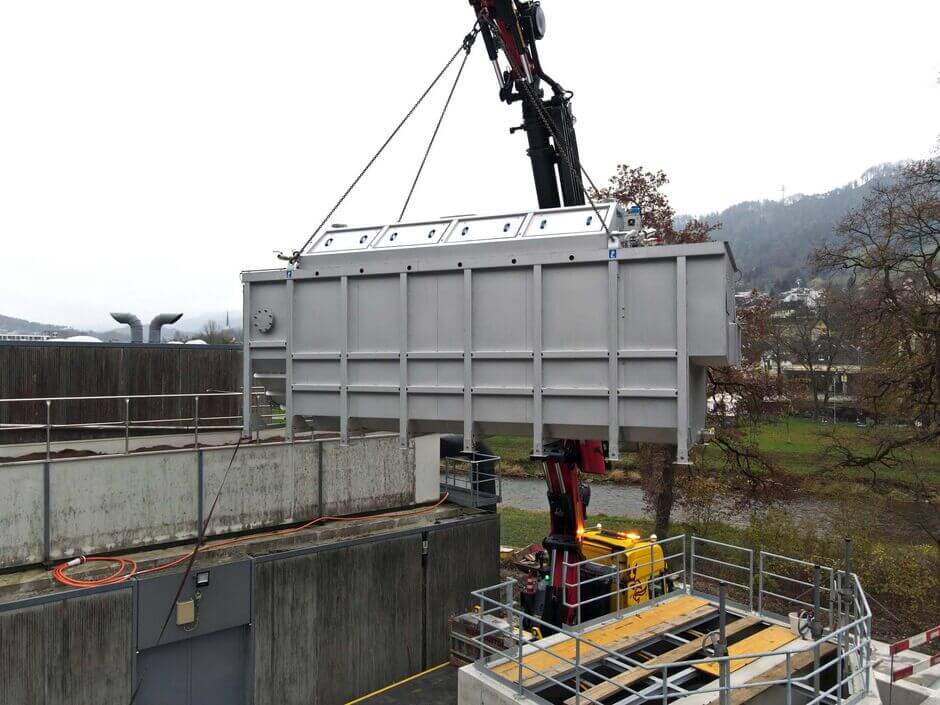

Montage eines HUBER Trommelsiebes LIQUID als Behältermaschine in Freiluftaufstellung anstelle eines Vorklärbeckens

$HUBER Trommelsieb LIQUID in der HUBER Fertigung: Durchmesser 2200 mm und Länge 4000 mm mit feinem Edelstahl Maschengewebe zur Entfrachtung der biologischen Reinigungsstufe$

HUBER Trommelsieb LIQUID in der HUBER Fertigung: Durchmesser 2200 mm und Länge 4000 mm mit feinem Edelstahl Maschengewebe zur Entfrachtung der biologischen Reinigungsstufe

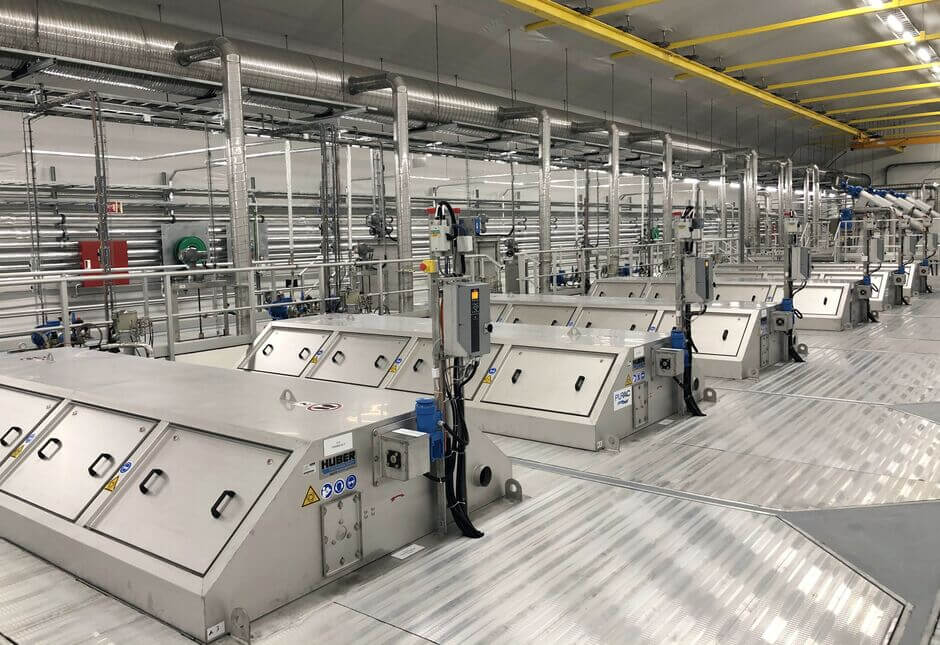

6 x HUBER Trommelsieb LIQUID mit feinem Edelstahl Maschengewebe für die Anwendung River&Sea outfall

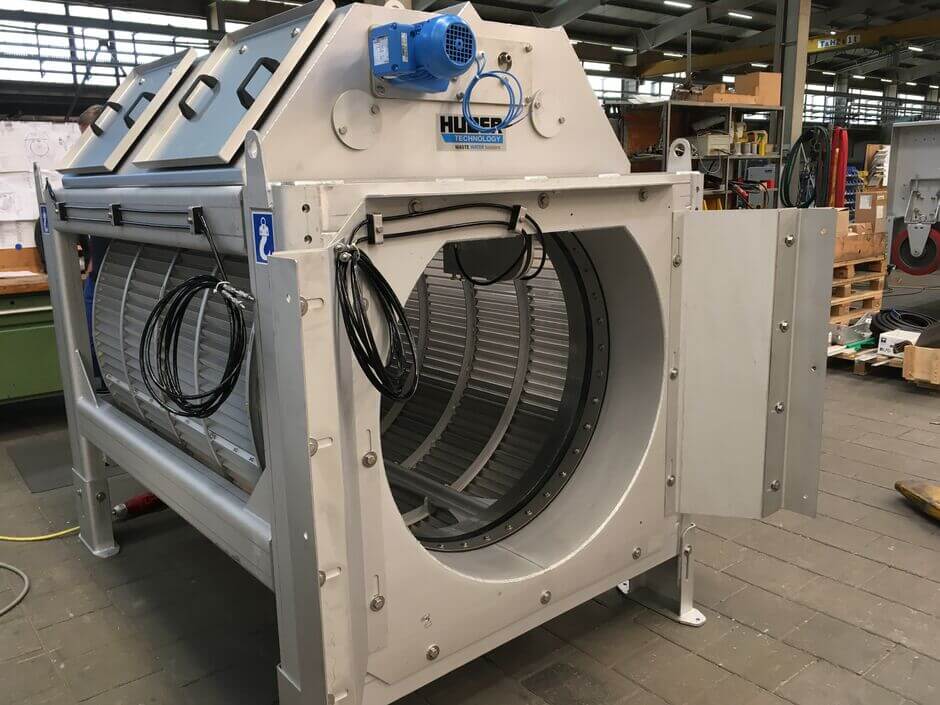

HUBER Trommelsieb LIQUID STAR zum Schutz von Platten-und Hohlfasermembran. Gefaltetes 1 mm Lochblech für maximale hydraulische Durchsatzleistungen

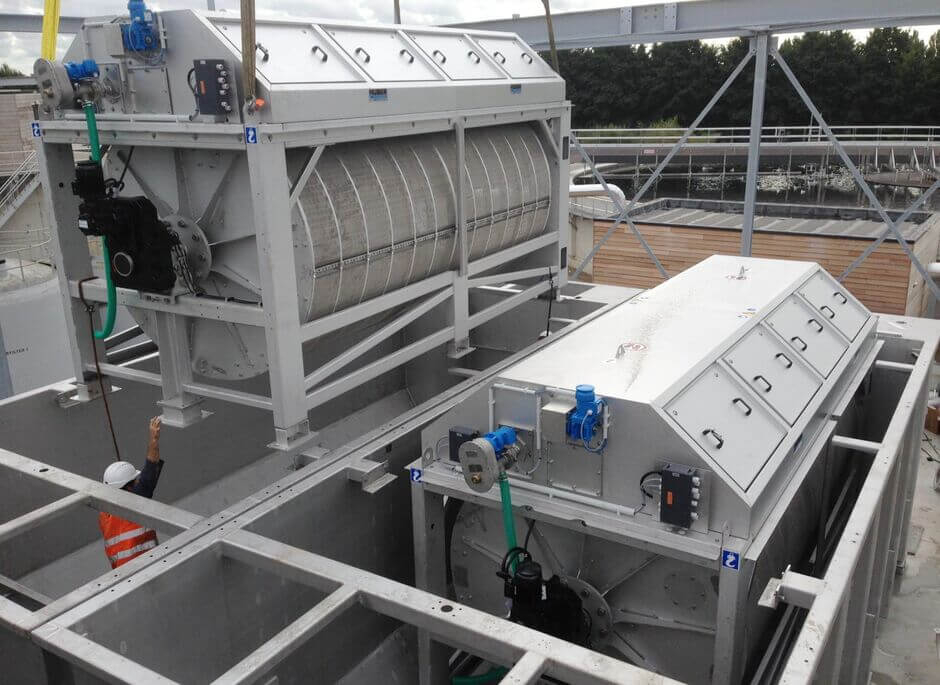

HUBER Trommelsieb LIQUID Mesh bei der Montage: Integrierte Brauchwasserversorgung macht externes Brauchwasser für die Hauptreinigung überflüssig

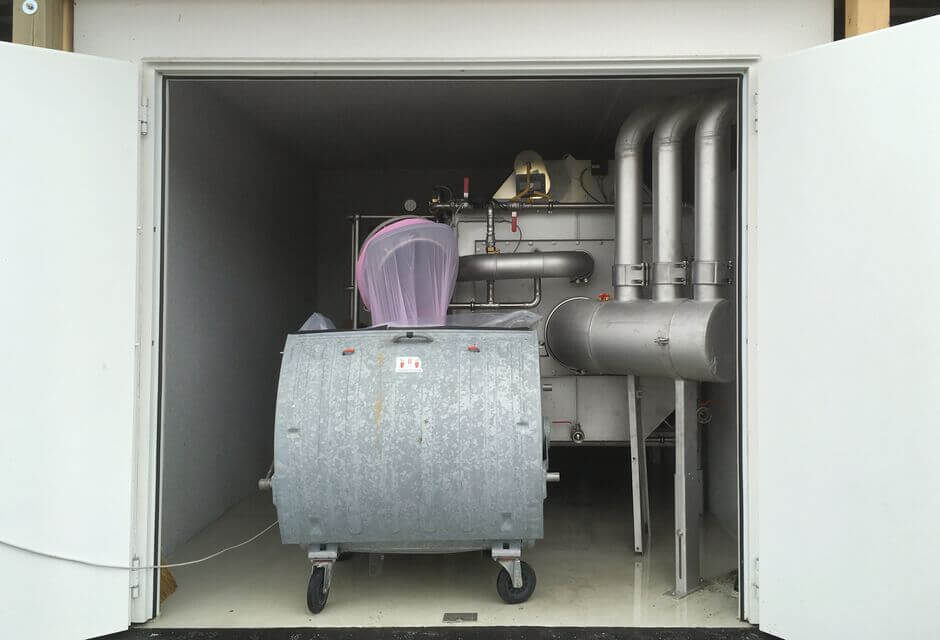

HUBER Trommelsieb LIQUID pp mit 2 mm Lochblech nach dem Grobrechen und Sandfang zum Schutz weiterführender Anlagentechnik wie z.B. Belüftung der Biologie

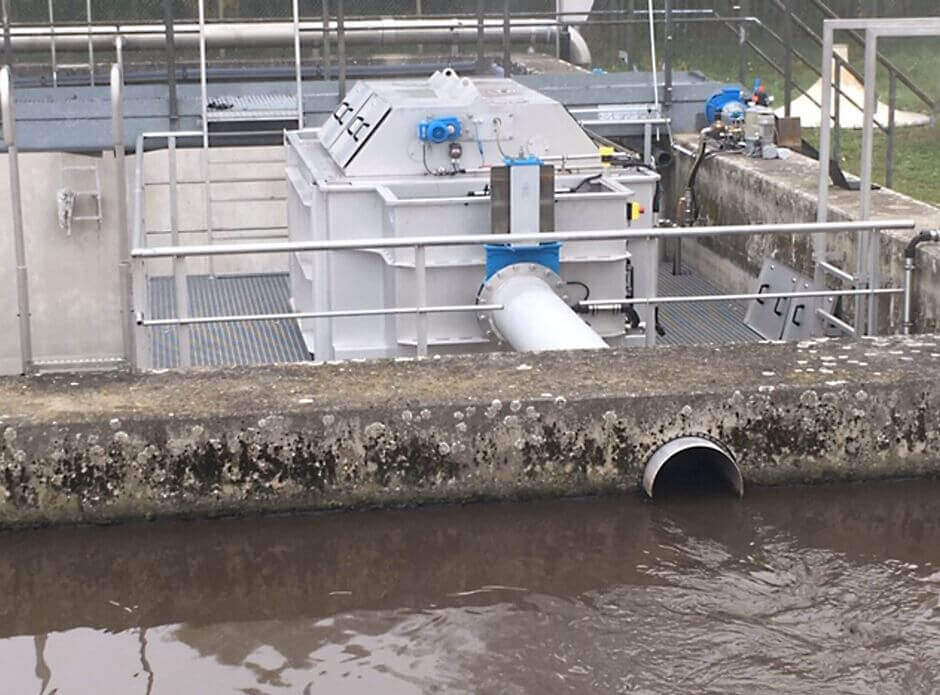

HUBER Trommelsieb LIQUID Mesh anstelle einer kosten-und platzintensiven Vorklärung. Lediglich 1/10 des Platzbedarfs einer Vorklärung notwendig.

HUBER Trommelsieb LIQUID Mesh mit Maschengewebe aus Edelstahl

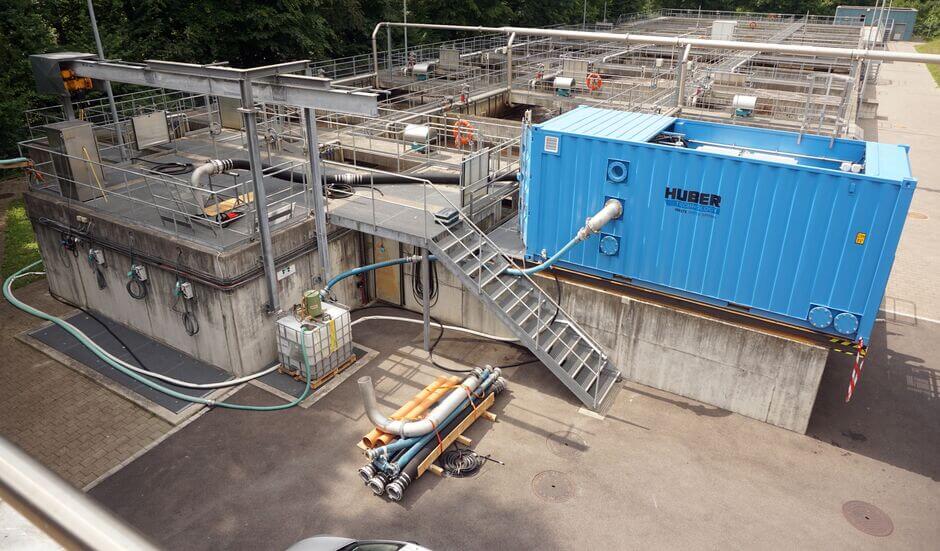

HUBER Trommelsieb LIQUID Testmaschine im Container: 100% autarke Lösung zur Feststellung der Auswirkungen von AFS/CSB Reduktionsleistungen auf die biologische Reinigungsstufe.

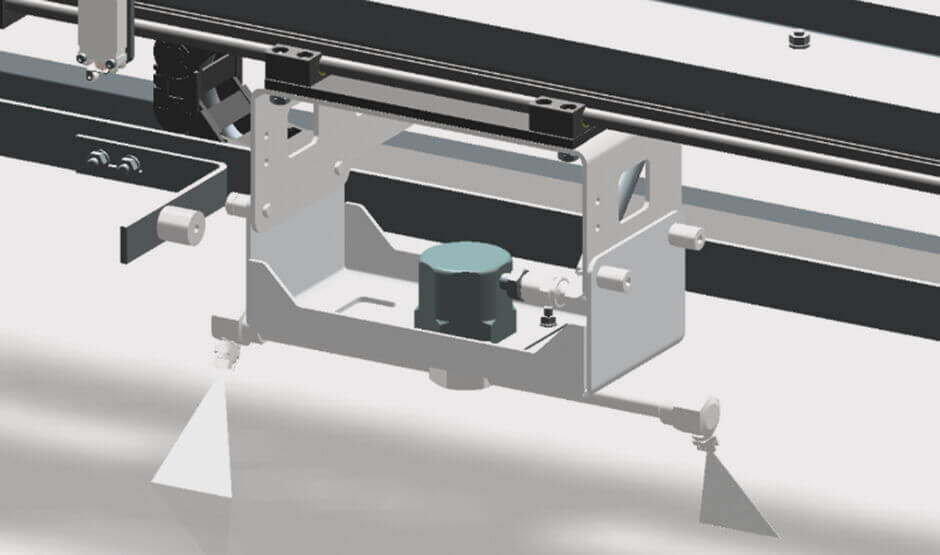

Prinzipskizze: Rotierende Hochdruckreinigung für das HUBER Trommelsieb LIQUID

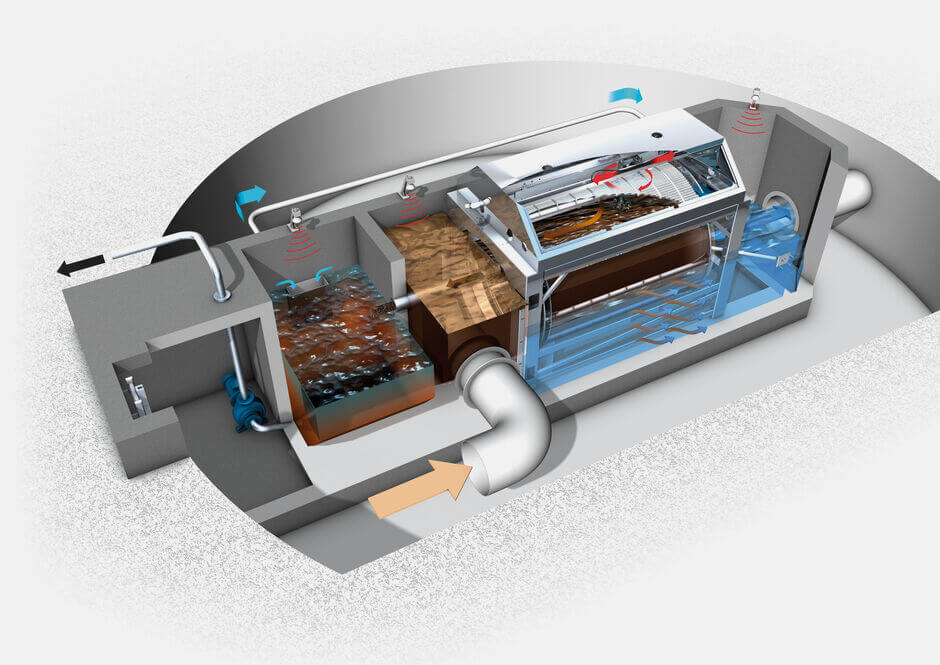

Darstellung CarbonWin®-Verfahren mit HUBER Trommelsieb LIQUID: Das bessere Vorklärbecken für optimale Reduktionsraten

1/17

Prinzipskizze: HUBER Trommelsieb LIQUID für den Gerinneeinbau

Design und Funktionsprinzip

Prinzipskizze: HUBER Trommelsieb LIQUID für den Gerinneeinbau

Das HUBER Trommelsieb LIQUID zeichnet sich durch einen horizontal im Gerinne oder in einem Behälter angeordneten Siebkorb aus, der von innen nach außen durchströmt wird. Das Abwasser strömt durch die offene Stirnseite in den Siebkorb und die Feststoffe werden im Inneren des Trommelsiebes zurückgehalten. Die speziell entwickelte Abdichtung zwischen Gerinne und stirnseitiger Siebkorböffnung gewährleistet dabei, dass kein ungesiebtes Abwasser den Siebkorb passieren kann.

Mit zunehmender Belegung des Siebkorbes mit abgetrennten Feststoffen steigt der Wasserstand vor dem Trommelsieb. Sobald ein vorgegebener maximaler Wasserstand erreicht ist, beginnt die Reinigung des Siebkorbs. Für die Reinigung dreht sich der Siebkorb langsam um seine Achse. Am Scheitel spritzt eine Düsenleiste Wasser von außen gegen den Siebkorb.

Dabei werden die innen am Siebkorb anhaftenden Feststoffe gelöst und in einen Trichter geschwemmt, der im Inneren der Trommel angeordnet ist. Aus dem Trichter wird das Siebgut im freien Gefälle abgeführt. Alternativ kann das Siebgut auch mittels einer Pumpe abgesaugt und auf ein höheres Niveau gefördert werden.

Für die weitere Behandlung des abgetrennten Siebgutes stehen die HUBER Waschpressen zur Verfügung. Hiermit kann das Siebgut entwässert und in einen Container abgeworfen werden.

Modellvarianten

Das HUBER Trommelsieb LIQUID ist in verschiedenen Ausführungsformen verfügbar und für zahlreiche Anwendungen der fest-flüssig Trennung geeignet.

Die horizontale Trommel wird je nach Anwendungsfall mit Maschengewebe, Spaltsieb, oder Lochblech bestückt.

Trommelsieb LIQUID ww

HUBER Trommelsieb LIQUID mit Spaltsieb,Spaltsieb wahlweise mit 0,5 / 1 / 2 / 3 mm.
Feststoffrückhalt bei gleichzeitig hohen Durchsatzleistungen von bis zu 10.000 m³/h pro Maschine.
TypischeAnwendungen: Mechanische Vorreinigung für Kläranlagen, industrielle fest-flüssig Trennung.

Trommelsieb LIQUID pp

HUBER Trommelsieb LIQUID mit Lochblech, Lochweite wahlweise mit 1,5 / 2 / 3 mm.
Hohe Abscheideleistungen und Rückhalt von Fasern und Haaren.
Typische Anwendungen für Lochweite 1 und 2 mm: Schutz von Hohlfaser-Membranbelebungsanlagen
Typische Anwendungen für Lochweite 3 mm: Schutz von Platten-Membranbelebungsanlagen

Trommelsieb LIQUID Star

HUBER Trommelsieb LIQUID mit gekantetem Lochblech, Lochweite wahlweise mit 1 / 1,5 / 2 mm.
Vergrößerte Siebfläche und damit höherer Durchsatz. Hohe Abscheideleistungen und Rückhalt von Faserstoffen und Haaren.
Typische Anwendungen: Schutz von Membranbelebungsanlagen

Trommelsieb LIQUID Mesh

HUBER Trommelsieb LIQUID mit Maschengewebe, Maschengewebe wahlweise von 0,2 bis 0,75 mm wählbar.
Höchste Abscheideleistung und Reduktion der CSB- und BSB-Fracht um bis zu 40 %.
Typische Anwendungen: Entfrachtung der Vorklärung, Ersatz des Vorklärbeckens, Sea and River-Outfall Anwendungen

Für jede Anwendung die richtige Maschine

Industrielle und kommunale Anwendungen
Erste und zweite Reinigungsstufe
Schutz von Membrananlagen
Maschineller Ersatz des Vorklärbeckens
Entlastung der biologischen Stufe durch Reduktion von CSB / BSB/ AFS
Siebung von Kraftwerkseinläufen
Behandlung von Kühlwasserkreisläufen
Brauereiabwasser
River and sea outfall
Oberflächen- und Flußwassersiebung

Vorklärbeckenersatz

Ein besonderer Anwendungsfall ist der Einsatz des HUBER Trommelsiebes LIQUID im Verfahren HUBER CarbonWin® (siehe auch Einzelprospekt). Das HUBER CarbonWin®-Verfahren ist die wirtschaftlich bessere Alternative zu einem traditionellen Vorklärbecken.
