HUBER Siebanlage ROTAMAT® Ro2 / RPPS / STAR Robuste und bewährte Technik für die Siebung von Abwasser und Prozesswasser
- Mit integrierter Siebgutpresse und -wäsche
- Für Gerinne- und Behältereinbau
- Optional für Freiluftaufstellung (beheizte Ausführung)
- Sowohl mit Siebkorb aus Spaltsieb ("Ro2") als auch aus Lochblech ("RPPS") sowie als gefaltetes Lochblech ("STAR") verfügbar
Sowohl auf kommunalen Kläranlagen als auch bei Anwendungen in der Industrie ist als erste Behandlungsstufe eine mechanische Reinigung mit einer weitestgehenden Entnahme der Schwimm-, Sink- und Schwebestoffe notwendig.
Hierbei gilt es unter Berücksichtigung der hydraulischen Verhältnisse möglichst hohe Abscheideleistungen zu erzielen. Auch Betriebssicherheit, Leistungsfähigkeit sowie Hygiene sind dabei wichtige Faktoren.
Die HUBER Siebanlage ROTAMAT® arbeitet nach einem einzigartigen System, wodurch es möglich ist, die Funktionen Sieben, Waschen, Austragen, Kompaktieren und Entwässern in einer Anlage zusammenzufassen. In Abhängigkeit der Spaltweite (0,5 - 6 mm) bzw. des Lochdurchmessers (1 - 6 mm) und der Baugröße (Trommeldurchmesser bis 3.000 mm) kann die individuell auf den Einsatzbedarf zugeschnittene Durchsatzleistung realisiert werden.
Design und Funktion

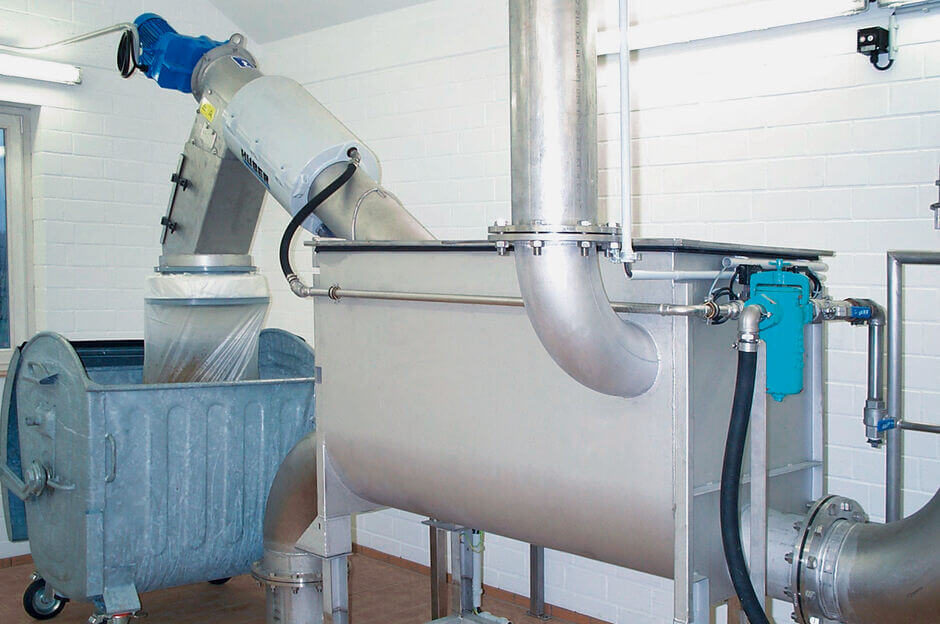

Die HUBER Siebanlage ROTAMAT® ist komplett in Edelstahl gefertigt und im Vollbad gebeizt. Der Einbau ist sowohl in einem separaten Behälter als auch direkt in das Gerinne möglich.
Die Siebanlage ROTAMAT® wird im 35° Winkel in das Gerinne bzw. in den Behälter eingebaut. Das Abwasser gelangt durch die offene Stirnseite in die Siebtrommel und durchströmt das Spaltsieb bzw. das Lochblech, wobei in Abhängigkeit von der Durchtrittsöffnung die mitgeführten Schwimm-, Sink- und Schwebestoffe abgeschieden werden.

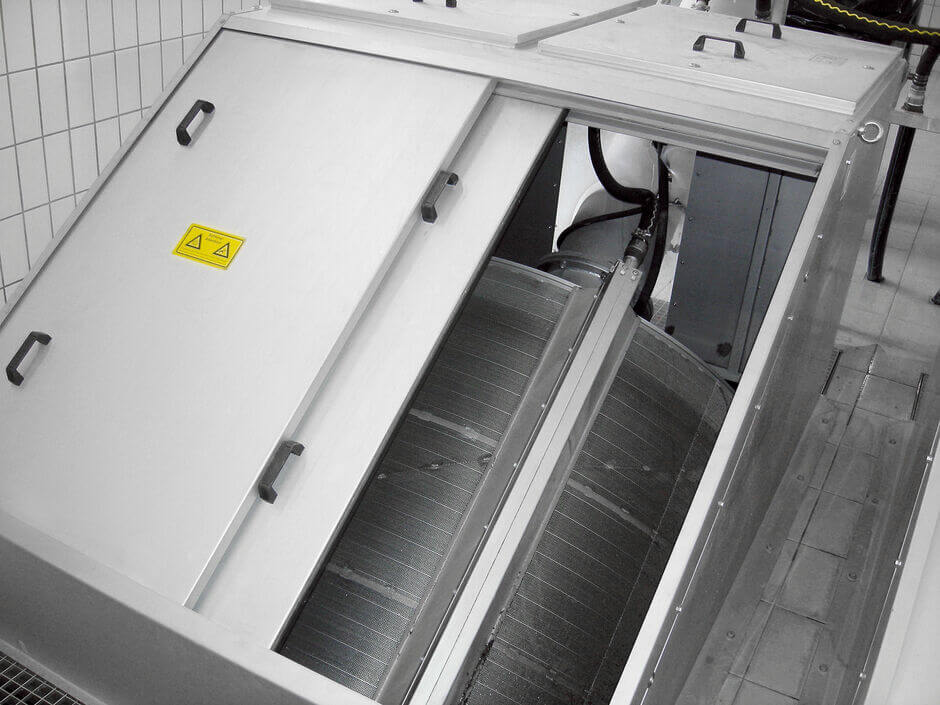

Durch die Belegung der Siebfläche kann eine zusätzliche Filterwirkung erreicht werden, die über die vorhandene Durchtrittsöffnung deutlich hinausgeht. Wird aufgrund der Siebflächenbelegung ein gewisser Wasserstand vor der Anlage erreicht, so schaltet sich die Maschine ein. Durch das Drehen der Siebtrommel wird das Siebgut entnommen und mit Unterstützung einer Abstreifbürste und einer Spritzdüsenleiste in den zentrisch in der Trommel angeordneten Auffangtrichter abgeworfen.
Die im Trichter befindliche Förderschnecke, welche starr mit dem Siebkorb verbunden ist, transportiert das abgeworfene Siebgut in das geschlossene Steigrohr. Die Austragsschnecke entwässert und kompaktiert vollkommen geruchsgekapselt das Siebgut und wirft dieses in den bereitgestellten Container bzw. in eine nachgeschaltete Transportvorrichtung ab.
Weitere Modell-Varianten und Optionen

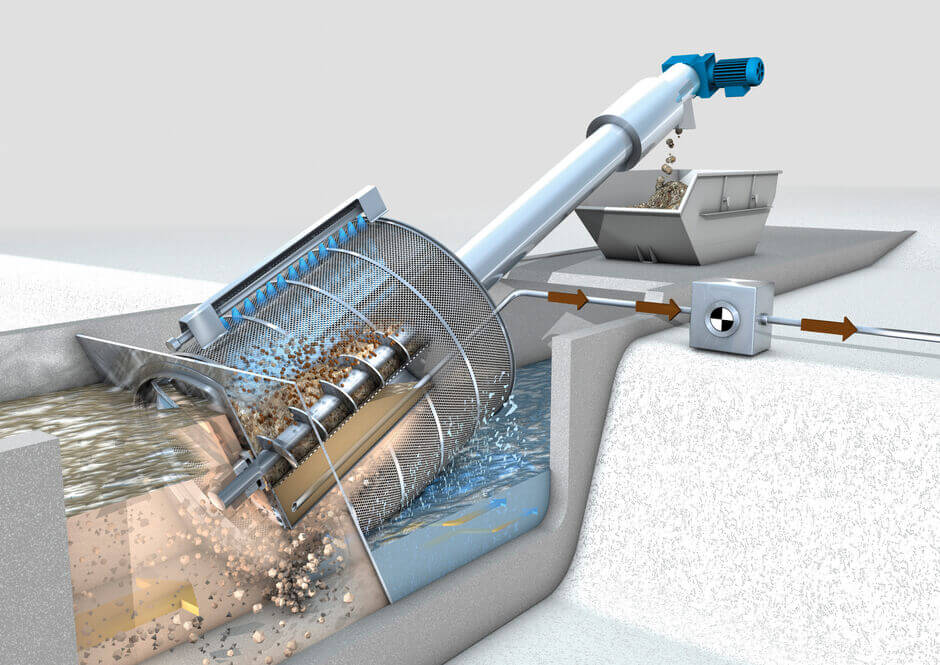

Die HUBER Siebanlage ROTAMAT® in der PRO Ausführung
Die PRO Version der HUBER Siebanlage ROTAMAT® ermöglicht eine strikte Trennung zwischen dem Wasserspiegel im Trichter und dem Wasserspiegel vor und hinter der Siebanlage. Die Entkopplung der Wasserspiegel wird über ein geschlossenes System unterhalb des Trichterlochbleches realisiert. Die flüssige Phase wird über eine Absaugpumpe aus dem geschlossenen System gesaugt und vor die Maschine gepumpt. Die Feststoffe werden über eine Schnecke ausgetragen, gewaschen und kompaktiert. Durch diese Verfahrensweise ist es möglich, die Siebanlage kontinuierlich bei konstantem Wasserspiegel vor der Maschine zu betreiben. Durch die kontinuierliche Betriebsweise wird die Durchsatzleistung in erheblichem Maße erhöht.
Auch bei hohen Wasserständen nach der Maschine kann die Siebanlage in PRO-Version betrieben werden. Ein Rückstau in den Trichter ist nicht möglich und somit der Austrag des Rechengutes über die Austragsschnecke in vollem Maße gewährleistet. Besonders ist die PRO-Ausführung für Pumpenanwendungen geeignet und ist für alle HUBER Siebanlagen ROTAMAT® nachrüstbar.
HUBER Siebanlage ROTAMAT® STAR
Die Funktionsweise der HUBER Siebanlage ROTAMAT® STAR findet ihre Anwendung speziell für feine Durchlassweiten und zur Feinstsiebung großer Abwasserströme im freien Gefälle bei geringem Druckverlust. Sie arbeitet nach dem bewährten HUBER ROTAMAT®-Prinzip: Abscheiden, waschen, transportieren, kompaktieren und ist geeignet zum Einbau in bestehende Gerinne oder Behälter.
Zur Steigerung der Durchsatzleistung wurde das Lochblech-Siebelement des Siebkorbes in gefalteter Version ausgeführt. Durch die sternförmige Oberfläche der HUBER Siebanlage ROTAMAT® STAR wird zusätzlich freie Oberfläche generiert und die Durchsatzleistung bei gleichbleibendem Nenndurchmesser um ca. 30 % erhöht. Die HUBER Siebanlage ROTAMAT® STAR vereint bestmögliche freie Siebfläche mit sehr hoher Abscheideleistung. Durch diese leistungssteigernde innovative Entwicklung ist eine optimale wirtschaftliche Dimensionierung mit Einsparungen an Platzbedarf und Bauwerkskosten verbunden.
Die HUBER Siebanlage ROTAMAT® STAR wird bevorzugt mit Lochdurchmessern von 1 / 1,5 / 2 mm auf kommunalen und industriellen Kläranlagen eingesetzt. Ein Anwendungsbereich der HUBER Siebanlage ROTAMAT® STAR ist der Schutz von Membran-Belebungsanlagen durch Abscheidung von Haaren und Fasern. Dabei können die Siebanlagen in der mechanischen Reinigung als auch nach dem Sandfang zum Einsatz kommen. Eine zusätzliche Steigerung der Durchsatzleistung kann durch die Ergänzung PRO erreicht werden.

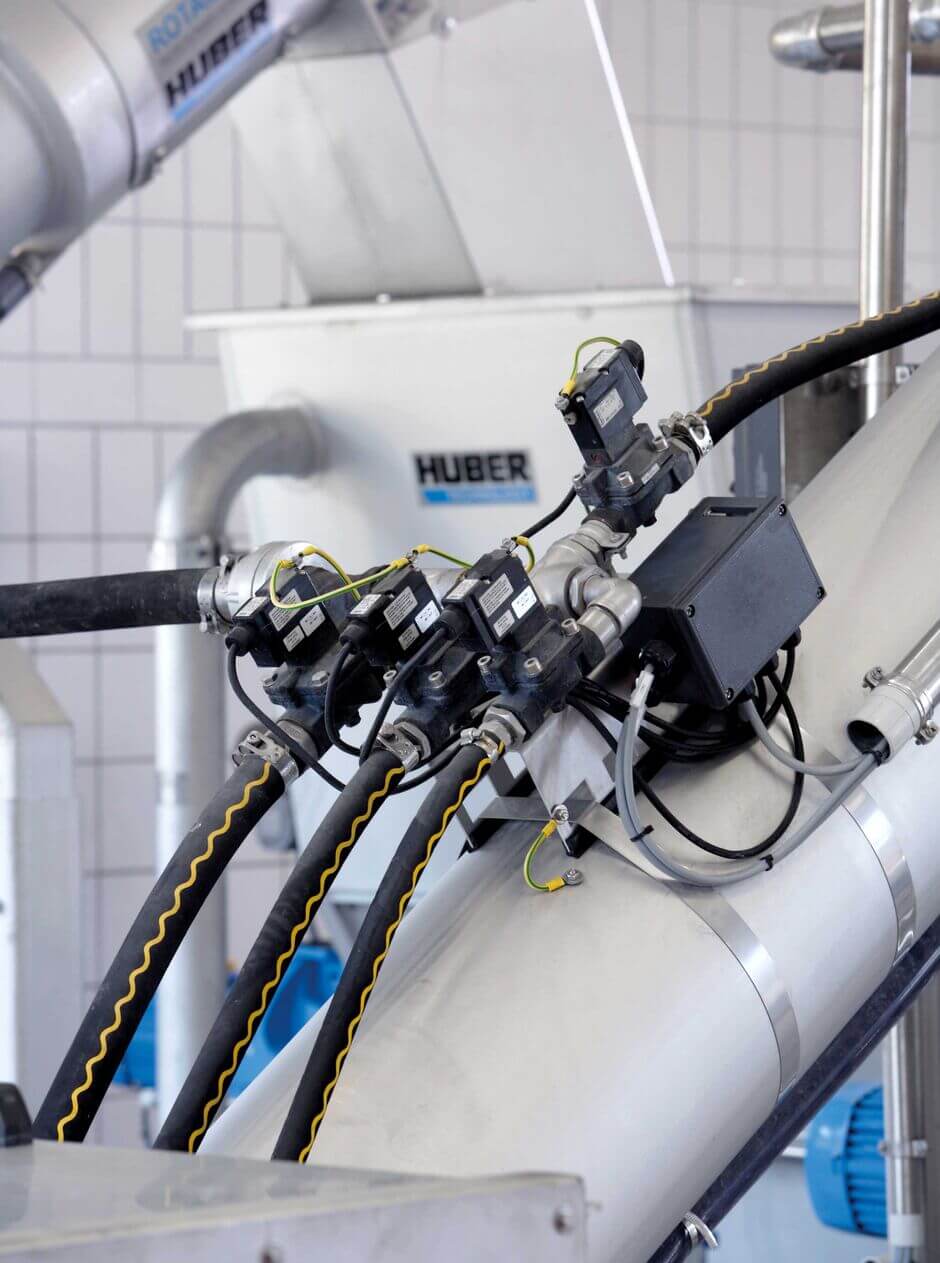

Die integrierte Rechengutauswaschung IRGA
Im Zuge einer Optimierung des Klärprozesses trägt die integrierte Rechengutauswaschung zu einer Verbesserung des Stickstoff-Kohlenstoffverhältnisses bei und hilft zudem in entscheidender Weise Kosten zu sparen.
Durch das HUBER ROTAMAT®-Prinzip ist es möglich, die Rechengutauswaschung direkt in den Trichter bzw. im unteren Steigrohrbereich zu integrieren. Auch eine Nachrüstung ist problemlos möglich. Die löslichen Bestandteile werden dabei von den Inertstoffen getrennt, wodurch die Fäkalien nahezu vollständig ausgewaschen werden und sich eine erhebliche Gewichtsreduktion um ca. 50 % ergibt. Auch für verbesserte Betriebs- und Hygienebedingungen wird dadurch gesorgt.
Um die Entwässerungsleistung von bis 40 % TR auf über 45 % TR zu erhöhen, kann die bewährte integrierte Rechengutauswaschung (IRGA) der ROTAMAT® Siebanlage um ein Hochdruckpressteil (HP) ergänzt werden. Diese Kombination garantiert höchste Entwässerungsleistung und eine damit verbundene Senkung der Entsorgungs- und Betriebskosten.
Die Vorteile der HUBER Siebanlage ROTAMAT® Ro2 / RPPS / STAR
- Geringer hydraulischer Verlust – hohe Abscheideleistung:
Durch die Trommelform und die 35° Aufstellung kann wesentlich mehr Siebfläche für die Reinigung zur Verfügung gestellt werden als z.B. bei senkrecht oder leicht geneigt eingebauten Rechensystemen. Die Folge: geringer hydraulischer Verlust mit hoher Abscheideleistung bei einer maximalen Durchsatzleistung
- Zwangsdurchströmung:
Beim ROTAMAT®-Prinzip gelangt das Abwasser/Prozesswasser stirnseitig in die offene Siebtrommel und kann nur durch die Siebfläche weiterströmen. Dadurch ist garantiert, dass das Siebgut immer innerhalb der Siebtrommel verbleibt.
- Funktionsbündelung:
Die Maschine beinhaltet mehrere Funktionen in einem System, d.h. sowohl Rechengutentnahme, Abtransport, Auswaschung, Entwässerung und Kompaktierung sind platzsparend in einer Anlage zusammengefasst. Durch die Möglichkeit einer Absackvorrichtung kann die komplette Anlage geruchsgekapselt ausgeführt werden.
- Komplett in Edelstahl:
Die Maschine ist komplett in Edelstahl gefertigt und im Vollbad gebeizt, wodurch lästige Wartungsarbeiten aufgrund Korrosion der Vergangenheit angehören.
- Freiluftaufstellung:
Durch die Beheizung ggf. kombiniert mit einer zusätzlichen Isolierung kann die HUBER Siebanlage ROTAMAT® auch für die winterfeste Freiluftaufstellung geliefert werden.
- Nachrüstung:
Die HUBER Siebanlage ROTAMAT® ist so konzipiert, dass auch nachträglich noch Modifikationen an der Anlage vorgenommen werden können, d. h. eine Abstimmung auch auf spätere Erfordernisse ist möglich. So kann sowohl die Beheizung, als auch die integrierte Rechengutauswaschung später nachgerüstet werden.
- Wartung:
Die Wartung beschränkt sich im wesentlichen auf regelmäßige Kontroll- und Inspektionsgänge.
