HUBER Schneckenpresse Q-PRESS® Unabhängigkeit in der Schlammentsorgung durch wirtschaftliche Entwässerung mit effizienter Leistung

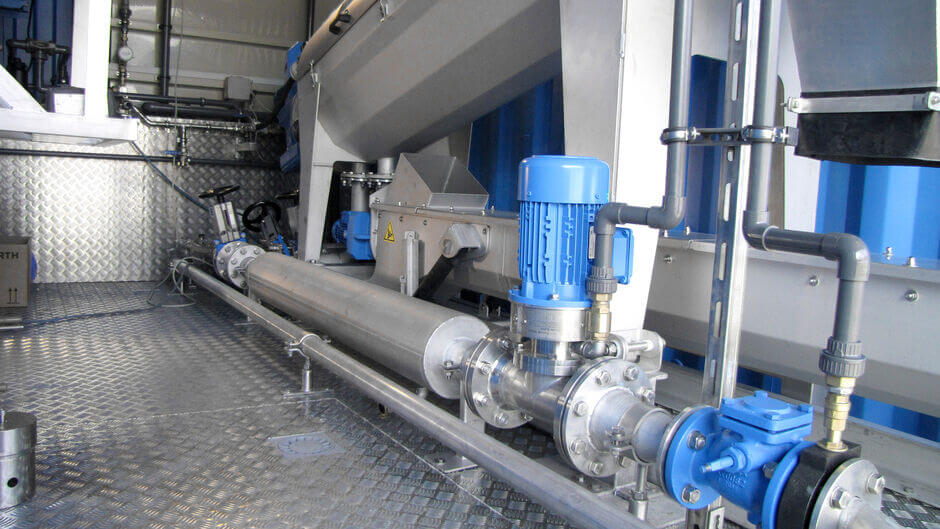

Mit Flockungsmittel konditionierter Schlamm wird über eine Flockungsstrecke direkt in den zylindrischen Filterkorb der HUBER Schneckenpresse Q-PRESS® gepumpt.

Im Filterkorb dreht sich eine Förderschnecke mit sehr langsamer Geschwindigkeit. Die Geometrie der Förderschnecke verringert kontinuierliche das Volumen im Filterkorb, so dass freies Wasser aus dem Schlamm gepresst wird.

Im Maschinenaustrag drückt die Förderschnecke den weitgehend entwässerten Schlamm durch einen ringförmigen Spalt an einem pneumatisch verstellbaren Presskonus vorbei.

Ein Abstreifer auf der Schneckenwendel reinigt den Filterkorb durch die Wellendrehung permanent von innen. Von außen wird der Filterkorb der HUBER Schneckenpresse Q-PRESS® periodisch und segmentweise mit Spülwasser gereinigt, der Entwässerungsvorgang wird dabei ab der Baugröße 620.2 nicht unterbrochen.

Als Einstell- und Regelparameter dienen neben der Schlammbeschickung und Flockmitteldosierung bzw. -einmischung die Schneckenwellendrehzahl, der Schlammbeschickungsdruck und der pneumatische Gegendruck des Presskonus.

Energieeffizienz

Die Schneckenantriebe übertreffen aktuelle Anforderungen an die Energieeffizienz von Elektromotoren. Dadurch kann die HUBER Schneckenpresse Q-PRESS® bei maximierten elektrischen Wirkungsgrad mit höheren Feststoffdurchsätzen gefahren werden.

Entwässerungsgrad

Speziell entwickelte Abstreifer auf der Schneckenwelle reinigen die Filterinnenfläche bei jeder Umdrehung dauerhaft und zuverlässig ab. Freies Wasser kann so leichter abfiltrieren und der Entwässerungsgrad steigt bzw. der Flockmittelverbrauch wird reduziert.

Eine deutliche Steigerung der offenen Filterfläche bei unveränderten Spaltweiten der Filterkörbe ermöglicht höhere hydraulische Lasten ohne Beinträchtigung der Filtratqualität.

Die Spülung der Filteraußenfläche erfolgt ohne Unterbrechung des Entwässerungsvorgangs. Vorentwässerungs- und Presszone können unabhängig voneinander gespült werden. Die Rückbenässung von Pressschlamm durch das Spülen wird so speziell in der Presszone auf ein Minimum reduziert, ohne die wichtige Spülung der Vorentwässerungszone zu vernachlässigen.

Wartung

Die 3 Segmente der Filterkörbe sind optional auch axial geteilt erhältlich. Im Wartungsfall wird lediglich die obere Siebkorbhälfte entfernt. Die untere Siebhälfte wird mittels eines speziellen Mechanismus von der Schneckenwelle gelöst, verbleibt aber während der Wartung im Filtratraum der Q-PRESS®. Dies erspart während der Wartung viel Zeit, Platz und Hebezeug.

Entwässerung von Dünnschlämmen

Wegen der Beschickung unter Druck wird bereits in der Vorentwässerungszone sehr viel Wasser abgeschieden. Das ermöglicht die wirtschaftliche Entwässerung von Dünnschlämmen mit < 1 % TR ohne vorhergehende Eindickung. Bei dieser Anwendung wird eine typische Entwässerungsleistung von 18 – 25 % TR erreicht und das Schlammvolumens kann in nur einem Schritt um bis zu > 97 % vermindert werden. Somit lassen sich spürbare Investitions- und Betriebskosten für die vorhergehende Schlammeindickung einsparen, einhergehend mit entsprechend vermindertem Bedienungsaufwand.

Wechselnde Schlammeigenschaften

Häufig wird durch wechselnde Schlammqualität die Leistung der Schlammentwässerung beeinträchtigt und der Personalaufwand erhöht. Unsere HUBER Schneckenpresse Q-PRESS® erkennt Über- und Unterlastung selbstständig. Ein Regelkreis sichert ihren optimalen Betrieb und sorgt für gleichmäßig hohe Leistung. Damit ist die Q-PRESS® flexibel bei wechselnden Schlämmen und ermöglicht zuverlässigen, unbeaufsichtigten Betrieb bei minimalen Bedienungsaufwand.
