HUBER Schachtsiebanlage ROTAMAT® RoK4 Automatisch gereinigte Siebanlage für Pumpstationen und Schachtbauwerke

Funktion

Schutz vor Verstopfung und Verzopfung im Pumpwerk
Optimale Siebung auf engstem Raum
Entwässerung und Kompaktierung des Siebgutes
Beheizbare Außenaufstellung
Robuste und wartungsarme Edelstahlkonstruktion

Pumpen und Hebeanlagen werden in der Regel dort eingesetzt, wo Abwasser auf ein höheres Niveau angehoben wird, damit es anschließend im Freispiegelabfluss weitergeleitet werden kann. Die im Abwasser enthaltenen Feststoffe führen jedoch häufig zu einem Ausfall der eingesetzten Aggregate. Nur durch eine aufwändige, manuelle Reinigung kann die Funktion wiederhergestellt werden oder die Aggregate müssen erneuert werden. Dies verursacht langfristig hohe Kosten. Zur Wahrung der Betriebsstabilität der eingesetzten Pumpen ist daher eine zuverlässige und dauerhafte Feststoffentnahme die einzige Alternative.

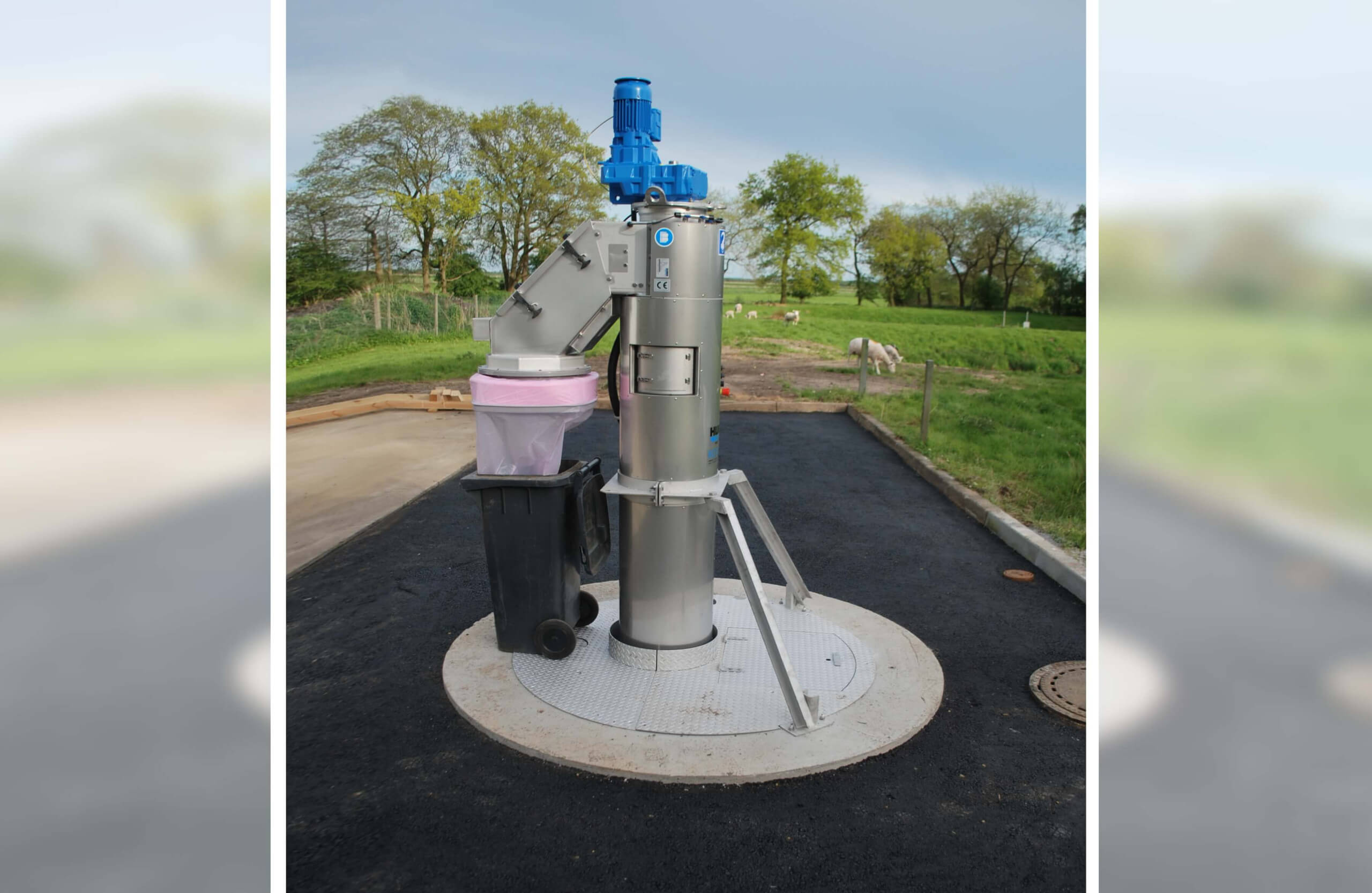

HUBER Schachtsiebanlage ROTAMAT® RoK4

Die HUBER Schachtsiebanlage ROTAMAT® RoK4 benötigt wenig Platz

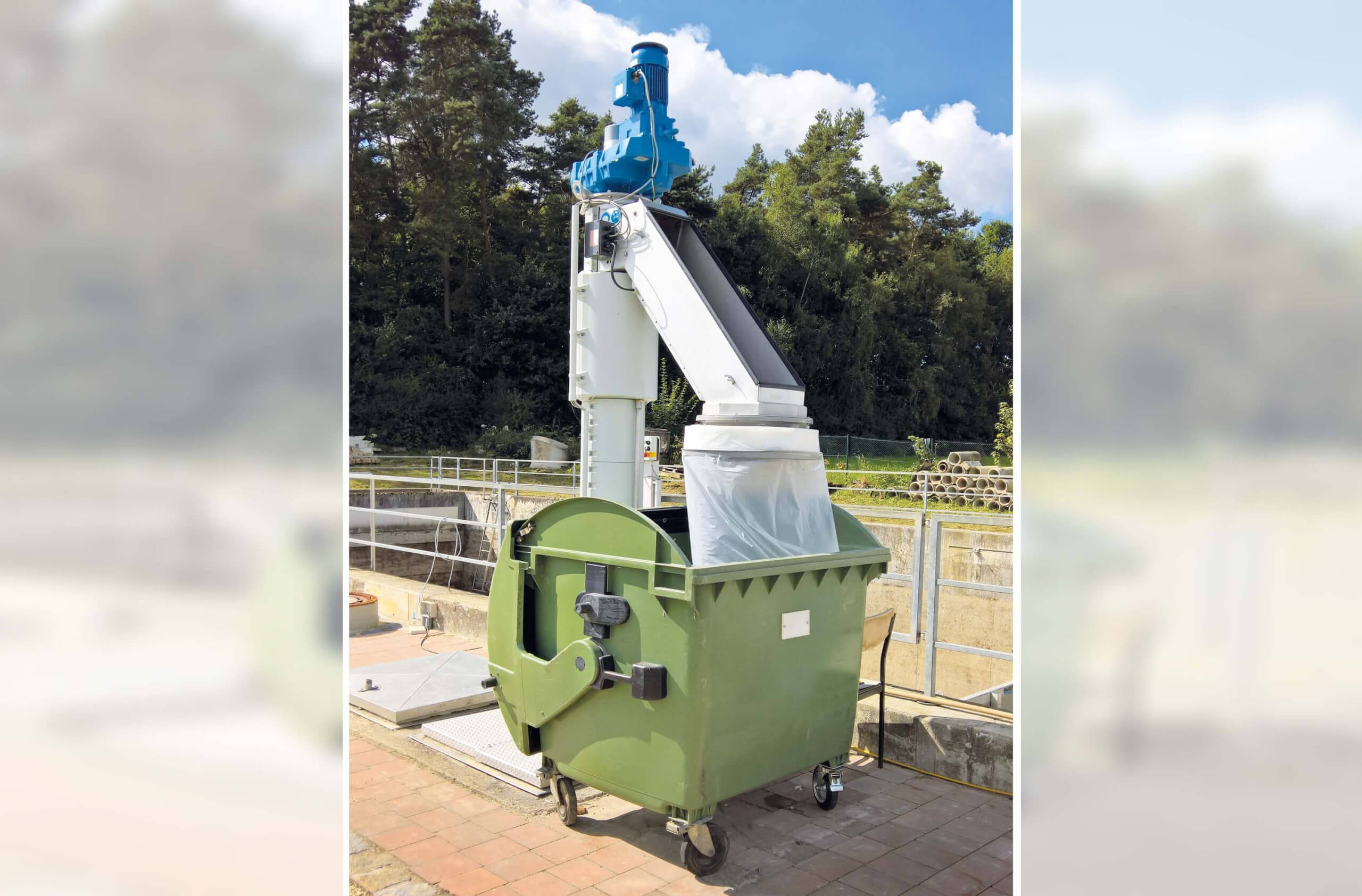

Vorteilhafte Siebgutentsorgung über eine Endlosabsackvorrichtung

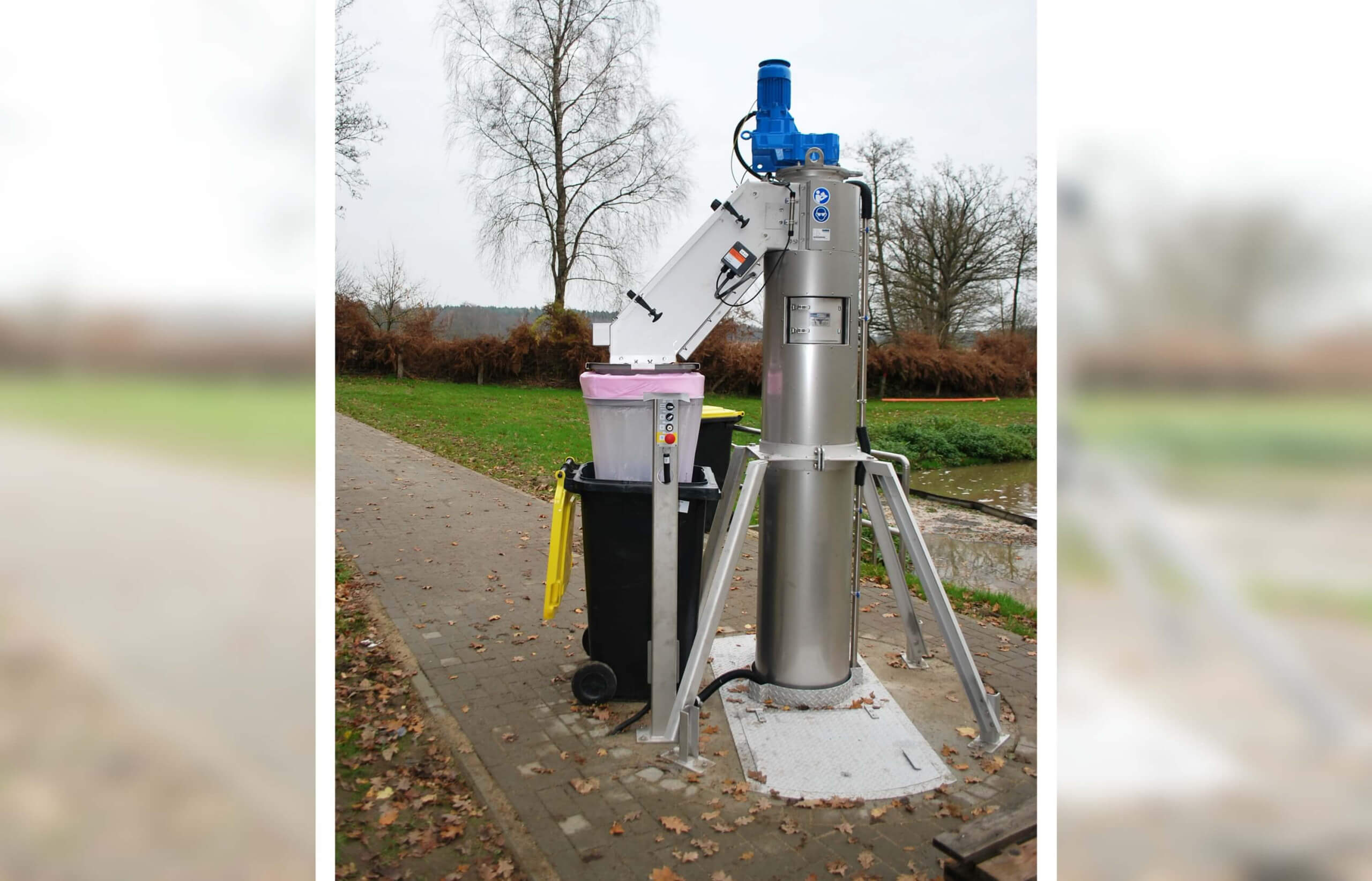

HUBER Schachtsiebanlage ROTAMAT® RoK4 mit Absackvorrichtung

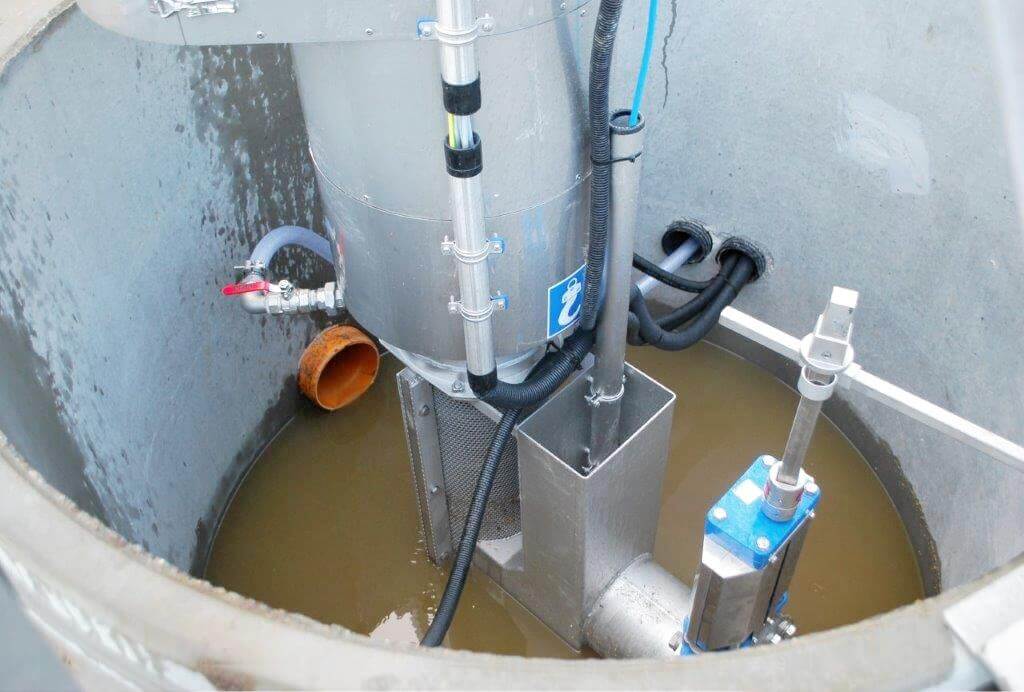

Die Steuerung der HUBER Schachtsiebanlage ROTAMAT® RoK4 erfolgt über eine installierte Niveaustandserfassung

1/5

Prinzipskizze: HUBER Schachtsiebanlage ROTAMAT® RoK4

Design und Funktion

Prinzipskizze: HUBER Schachtsiebanlage ROTAMAT® RoK4

Die Siebanlage besteht aus einem radial gelochten Siebkorb mit einer Senkrechtfördereinheit, welche miteinander gekoppelt sind. Über eine Zuführkammer wird das Abwasser in den senkrecht aufgestellten Siebkorb geleitet, während eine Schneckenwendel mit Bürstenbesatz die Siebfläche vollautomatisch reinigt und das Siebgut nach oben in die Presszone fördert. Dort wird es anschließend entwässert, kompaktiert und geruchsgekapselt abgeworfen.

Das gesiebte Abwasser kann anschließend im Freispiegel abfließen oder mit einer Pumpe auf ein höheres Niveau gefördert werden. Das Presswasser wird über eine Schlauchleitung zurück in den Schacht geführt.

Zur Wahrung der Notlaufeigenschaften ist die seitliche Zuführkammer nach oben hin offen gestaltet, so dass die Maschine, beispielsweise bei Stromausfall, problemlos überströmt werden kann. Der integrierte Sohlsprung verhindert einen Rückstau durch die Siebanlage in das oberhalb liegende Kanalnetz und vermeidet somit unerwünschte Ablagerungen im Zulaufkanal.
