HUBER Grobrechen TrashMax® Robuste Rechentechnik für die Grobstoffentnahme

  • Große Aufnahmekapazität der Rechenharken
  • Hohe Betriebssicherheit durch effiziente und zuverlässige Reinigung des Rechenrostes
  • Sicheres Erfassen und Austragen von sperrigen Grobstoffen

Der HUBER Grobrechen TrashMax® ist sowohl für den Einsatz in Pumpstationen, als erste Reinigungsstufe in Klär- und Industrieanlagen, sowie im Einlaufbereich von Kraftwerken hervorragend geeignet.

Die Hauptfunktion besteht in der Beseitigung von sperrigem Material und somit dem Schutz der nachgeschalteten Einrichtungen.

HUBER Grobrechen TrashMax®
HUBER Grobrechen TrashMax®
Recheninstallation im Zulauf einer Pumpstation mit Abwurf direkt in einen Container
Recheninstallation im Zulauf einer Pumpstation mit Abwurf direkt in einen Container
HUBER Grobrechen TrashMax® entfernt zuverlässig auch sehr sperrige Störstoffe.
Die Reinigung des Rechenrostes erfolgt durch äußerst robuste Reinigungsharken mit einer großen Aufnahmekapazität deren Anzahl an die jeweilige Austragskapazität angepasst werden kann. Hierdurch wird selbst extrem sperriges Rechen- und Treibgut zuverlässig von den Rechenharken aufgenommen und aus dem Gerinne zum Rechengutabwurf transportiert
Die Reinigung des Rechenrostes erfolgt durch äußerst robuste Reinigungsharken mit einer großen Aufnahmekapazität deren Anzahl an die jeweilige Austragskapazität angepasst werden kann. Hierdurch wird selbst extrem sperriges Rechen- und Treibgut zuverlässig von den Rechenharken aufgenommen und aus dem Gerinne zum Rechengutabwurf transportiert
In Betrieb befindlicher HUBER Grobrechen TrashMax®
In Betrieb befindlicher HUBER Grobrechen TrashMax®
1/5

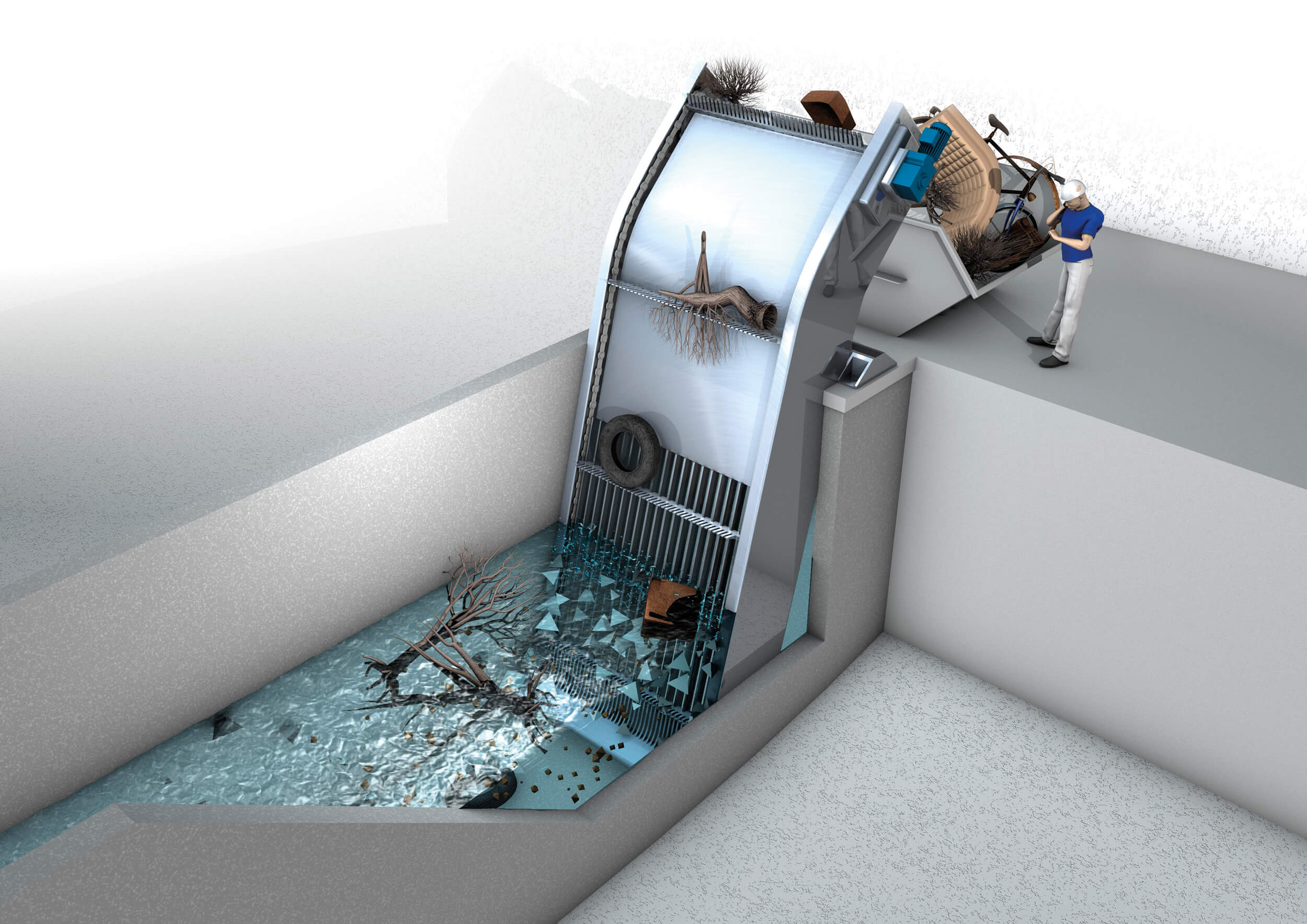

Prinzipskizze: HUBER Grobrechen TrashMax®
Prinzipskizze: HUBER Grobrechen TrashMax®

Design und Funktion

Prinzipskizze: HUBER Grobrechen TrashMax®
Prinzipskizze: HUBER Grobrechen TrashMax®

Die am Kettensystem befestigten Reinigungsharken können problemlos an die unterschiedlichsten Transportaufgaben angepasst werden und entfernen selbst schwere Lasten und sperriges Rechengut. Über die variable Anpassung der eingesetzten Reinigungsharken kann die Austragskapazität angepasst werden. Der Vorteil der hohen Reinigungsleistung wirkt sich besonders günstig bei hohen Schmutzfrachten aus.

Durch die Konstruktion des HUBER Grobrechens TrashMax® ist die Bauhöhe über Flur sehr gering und wird auch bei tiefen Gerinnen lediglich von der Bauhöhe der nachfolgenden Transport- bzw. Entsorgungsvorrichtung beeinflusst. Die Reinigungsharken werden auf jeder Seite mit einer robusten Antriebskette, welche über Kettenräder angetrieben werden, zusammengefasst.

Um ein Kippen der Reinigungsharken bei der Aufwärtsfahrt zu verhindern, werden diese auf jeder Seite von zwei verschleißfesten Laufrollen gestützt. Diese Laufrollen wiederum werden exakt in seitlichen Führungsbahnen geführt, sodass ein gleichmäßiger und ruhiger Lauf der Reinigungsharken und somit eine intensive Reinigung des Rechenrostes gewährleistet ist. Die Kettenräder sind auf einer gemeinsamen Antriebswelle angeordnet und werden durch einen Getriebemotor angetrieben.

Der Eingriff der Rechenharken in einen Rechenrost am unteren Umlenkpunkt erfolgt zunächst in einen vorgelagerten Gegenstromrechen und dann in den dahinterliegenden Mitstromrechen. Auf diese Art und Weise wird gewährleistet, dass Anhäufungen vor dem Rechen vermieden und selbst extrem sperriges Rechengut zuverlässig von den Rechenharken aufgenommen und aus dem Gerinne nach oben abtransportiert wird.

Auf der Fahrt zur oberen Abwurfposition geht die Konstruktion des HUBER Grobrechens TrashMax® vom steilen Förderabschnitt in einen flach geneigten Abwurfbereich über, sodass ein zuverlässiger Rechengutabwurf in eine nachfolgende Transport- bzw. Entsorgungsvorrichtung gewährleistet ist.

Vorteile des HUBER Grobrechens TrashMax®

  • Innovative Verbindung von Mit- und Gegenstromrechen in einer Recheneinheit
  • Zuverlässiges Erfassen von sperrigem Rechengut, verbunden mit hoher Betriebssicherheit
  • Hohe Aufnahme- und Austragskapazität der Rechenharken
  • Exakt geführte Rechenharken und damit zuverlässige Reinigung des Mit- und Gegenstromrechens
  • Kompakte Abmessungen durch gekröpfte Bauweise
  • Problemlos nachrüstbar in vorhandene Gerinne
  • Einbau ohne Gerinneaussparungen möglich
  • Einfache, von außen leicht zugängliche Antriebseinheit
  • Alle produktberührten Teile aus Edelstahl und im Vollbad gebeizt (ausgenommen Antrieb und Lagerungen)
  • Neben Strom sind keine weiteren Verbrauchsgüter wie z. B. Brauchwasser erforderlich

Medien

Videos und Animationen

Downloads

Planungsunterlagen und Kundeninformationen

Sie benötigen weitere Informationen?

Kontaktieren Sie uns gerne für Fragen und Projekte
Kontaktieren Sie uns gerne für Fragen und Projekte

FAQ

Häufig gestellte Fragen

Für solche Anwendungen sind am besten Maschinen mit einem steilen Aufstellwinkel geeignet.

Durch diese Möglichkeit der Rechenaufstellung kann der Bauraum, insbesondere in Fließrichtung, sehr kompakt gestaltet werden.

Typische Beispiele sind unsere HUBER Harken-Umlaufrechen RakeMax® und RakeMax® CF sowie die HUBER Lochblech-Umlaufrechen EscaMax®, HUBER Grobrechen TrashMax® und HUBER Schalengreiferrechen TrashLift.

Die bestmögliche Rechengutaustragskapazität wird bei Rechen mit mehreren Rechenharken erreicht. Die Anzahl der Rechenharken kann bedarfsgerecht an die jeweiligen Bedingungen angepasst werden.

Darüber hinaus kann die Rechengutaustragskapazität auch über die Austragsgeschwindigkeit beeinflusst werden z.B. über Frequenzumrichter (FU) angesteuerte Antriebe.
